Projet AV1
Sa fait longtemps que voulais monter une mob avec une fourche parallélogramme, j'avais la fourche de coté depuis quelques année mais pas d'idée de projet pour aller avec.
Avec l'arrivé de ma MB1, une idée de projet commence à germer !!
Je pars d'un cadre d'AV3 que je modifie pour y monter une réservoir entre tube de MB1 ainsi qu'une fourche parallélogramme dont je ne connais pas la provenance.

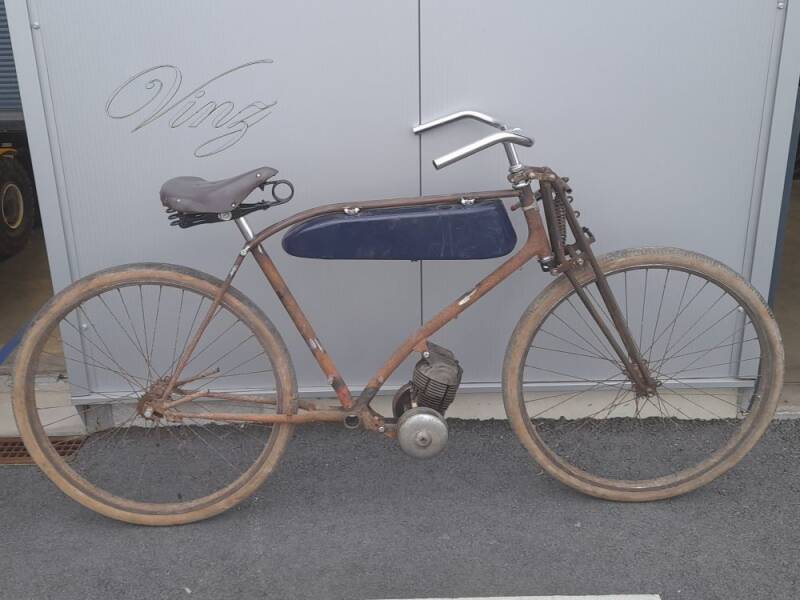

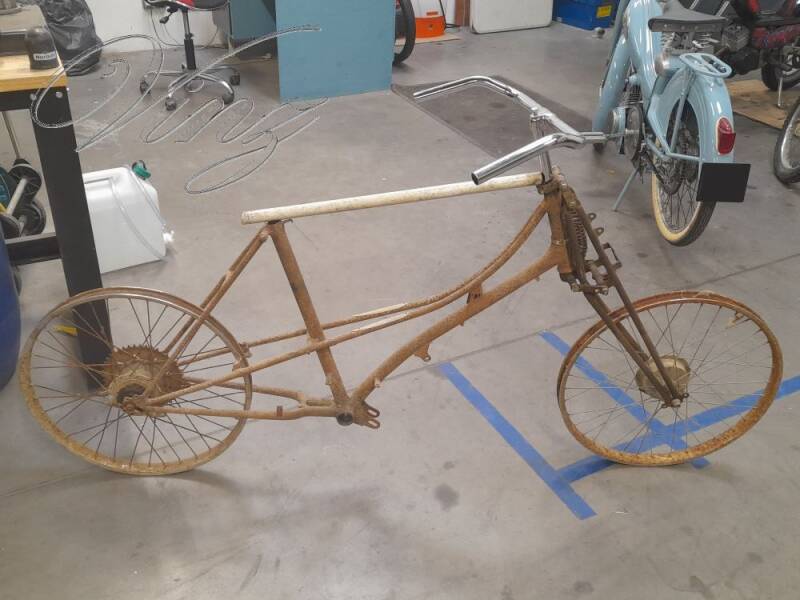

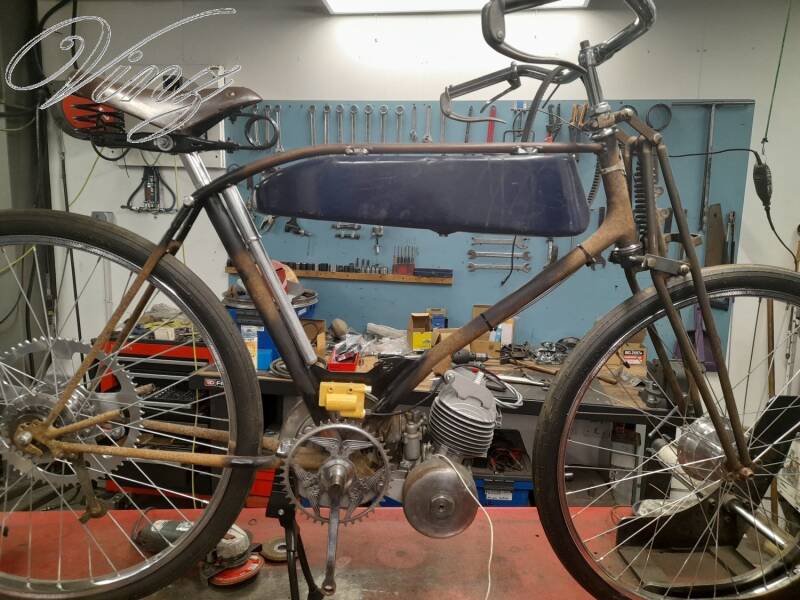

Premier montage à blanc pour avoir une idée du projet.
Là les roues sont en 19 pouces mais je pense mettre du 600B

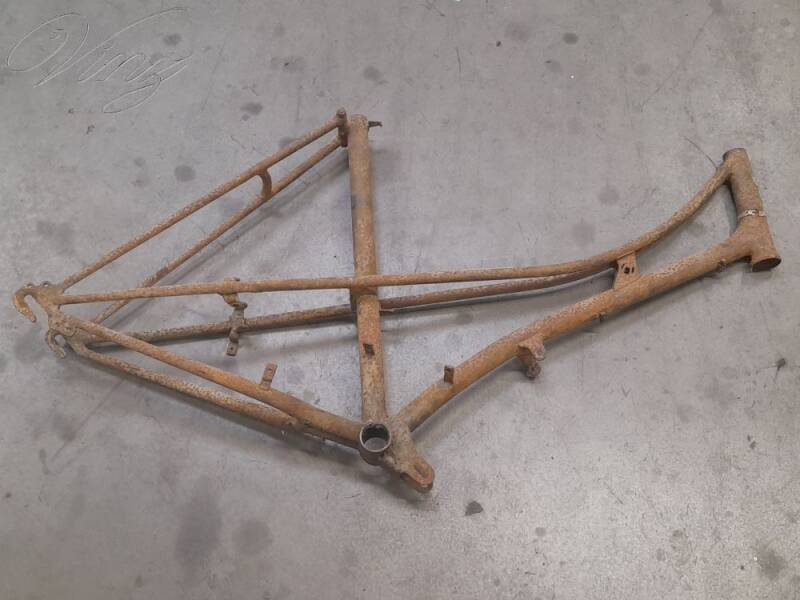

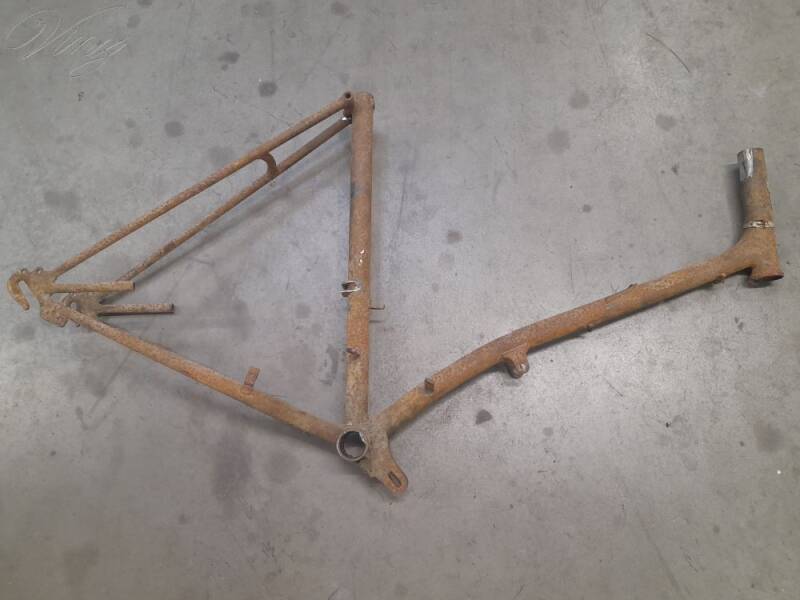

Le cadre d'AV3 avant modification.

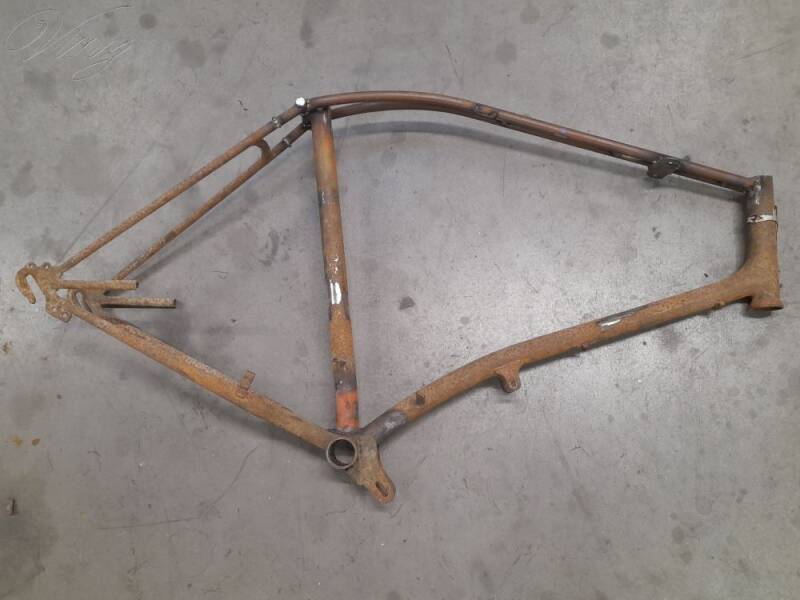

j'ai retiré le deux tube qui traversent le cadre.

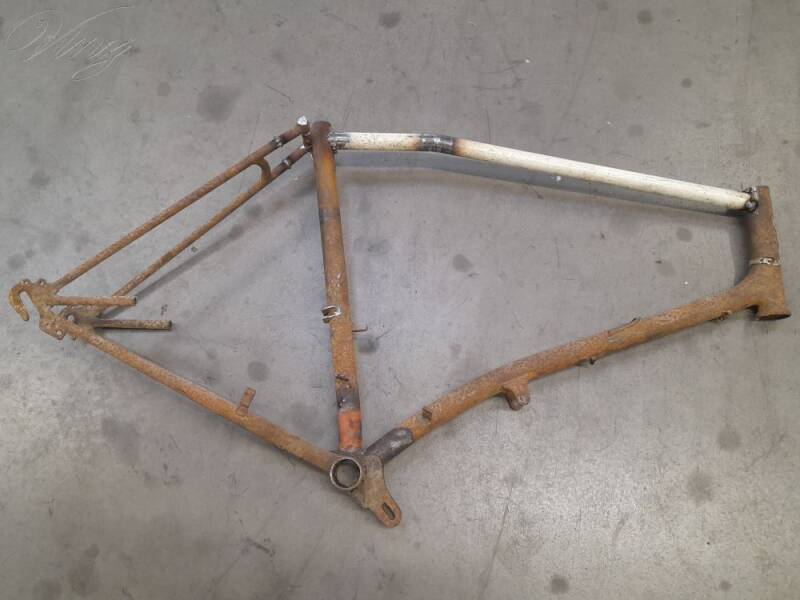

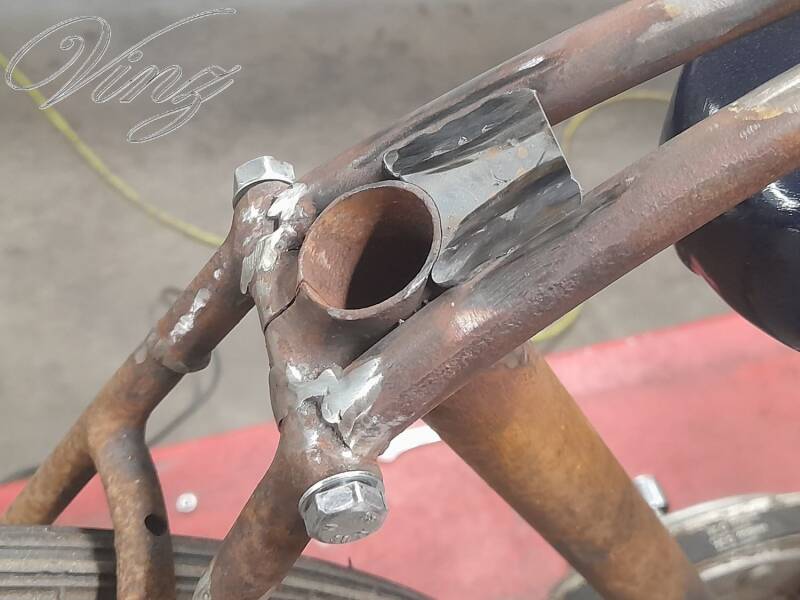

j'ai reculé le montant de selle et souder un tube pour fixer le réservoir.
j'ai finalement remplacer le tube par les deux tubes d'origine.

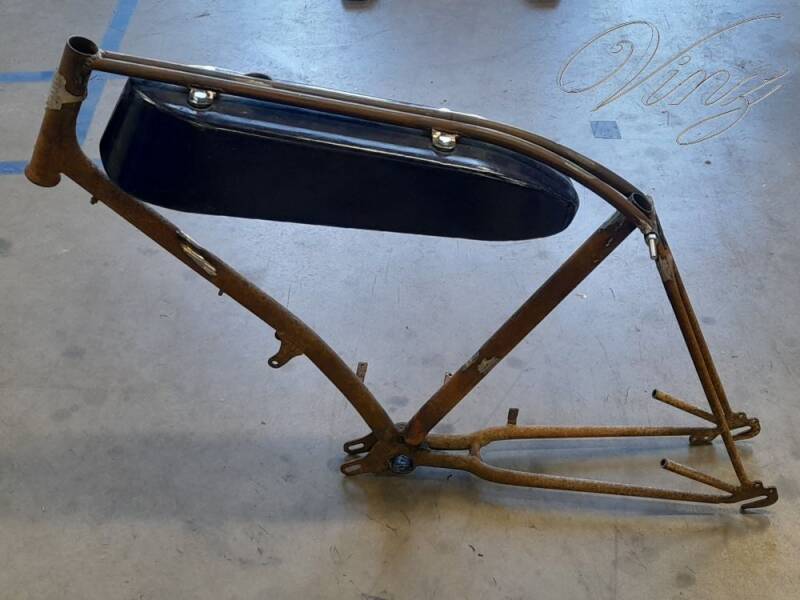

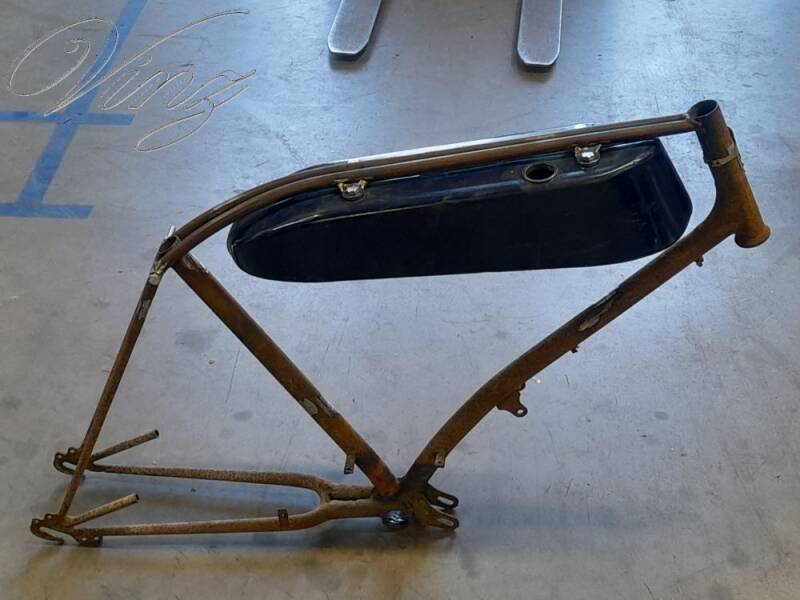

Fixation du réservoir.

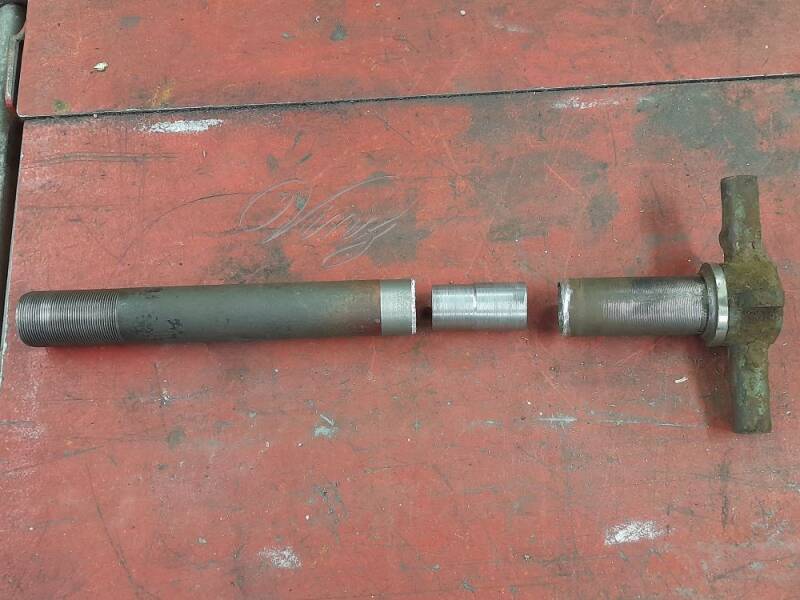

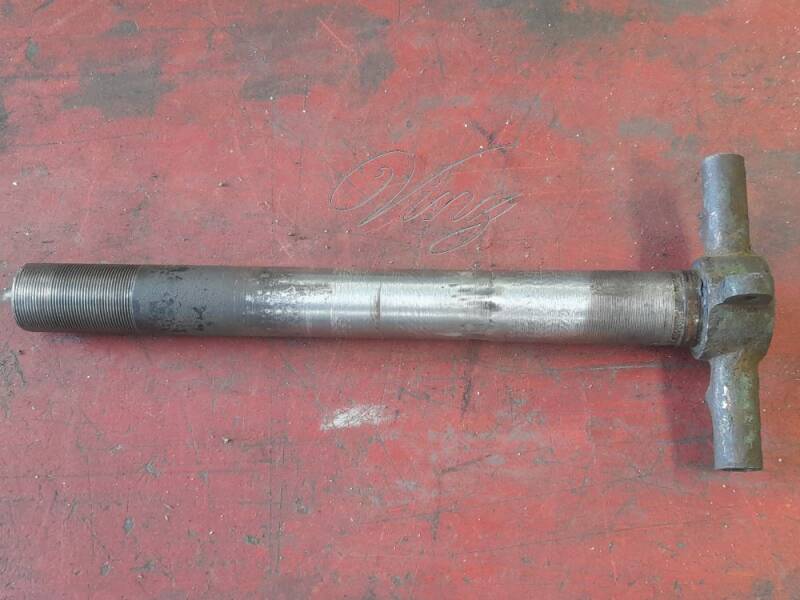

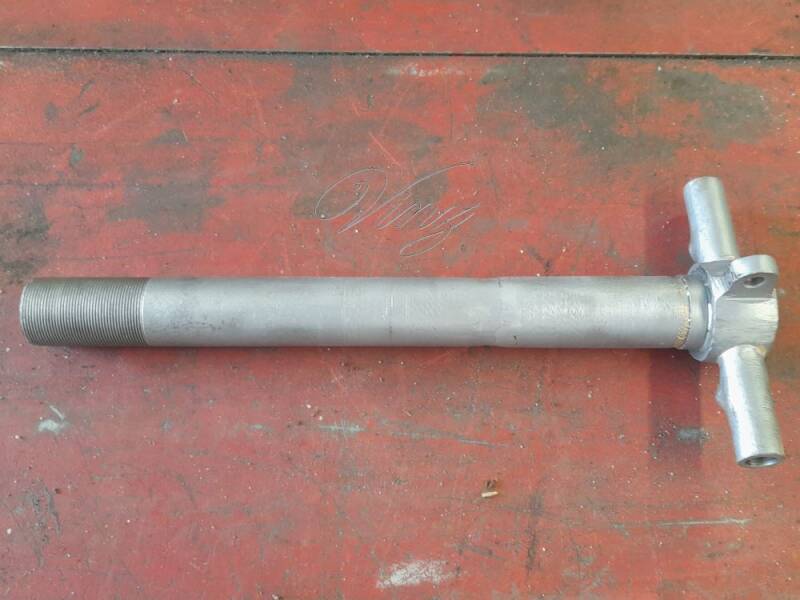

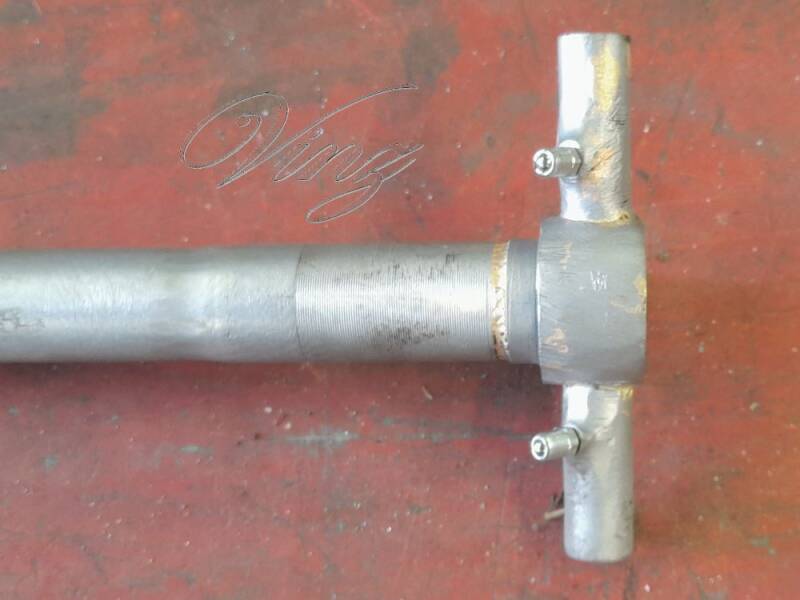

Modification du té de fourche: mise à longueur de la colonne de direction et pause de graisseurs.
Pose de la fourche (il faudra déplacer la fixation supérieur du ressort et changer la longueur des biellettes).
Je test avec des roues 650B de solex 45 pour voir ce que sa donne, sa sera donc du 650.

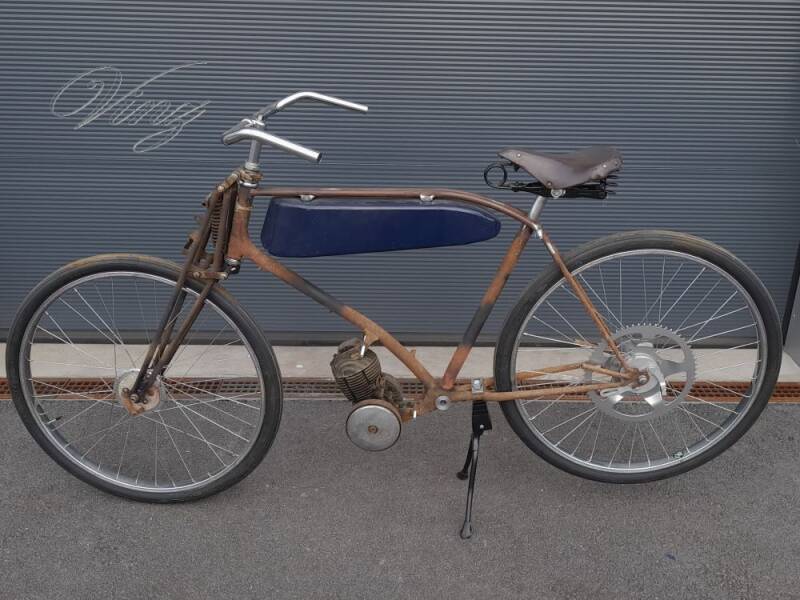

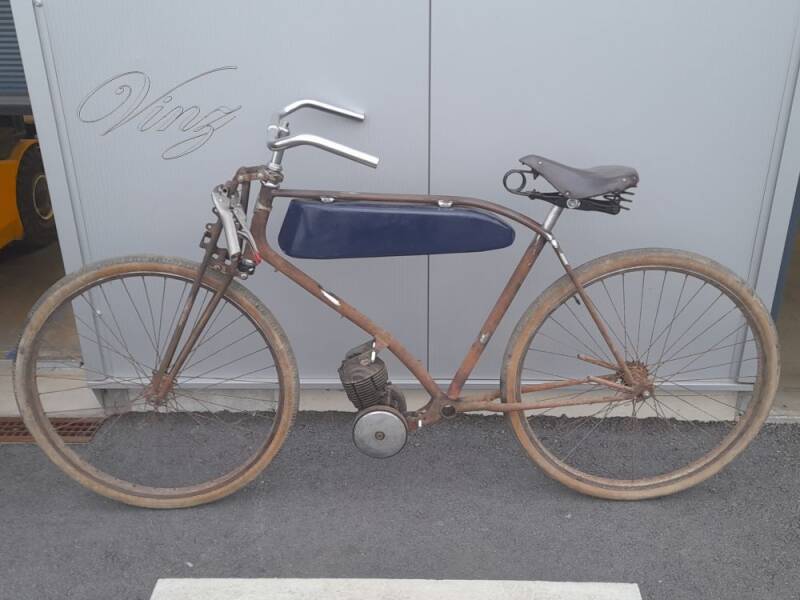

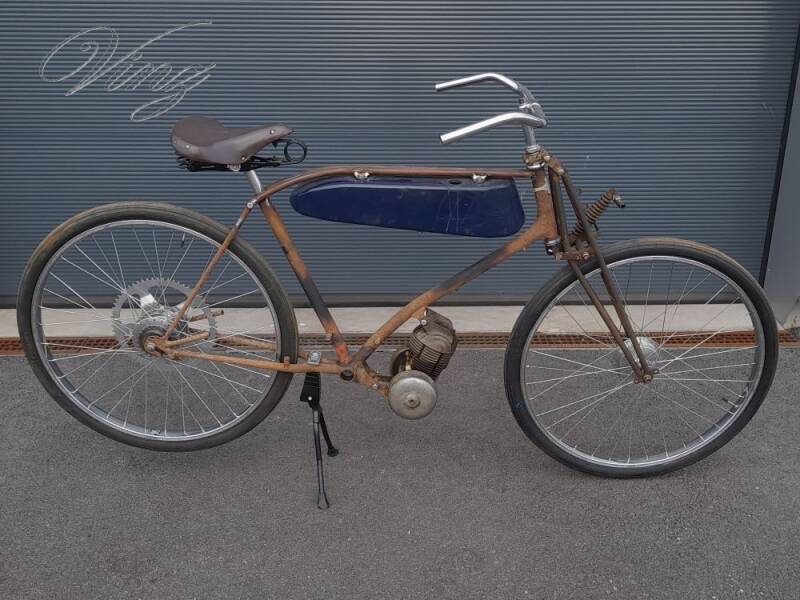

Les roues définitive sont prête et pose d'une béquille de vélo.

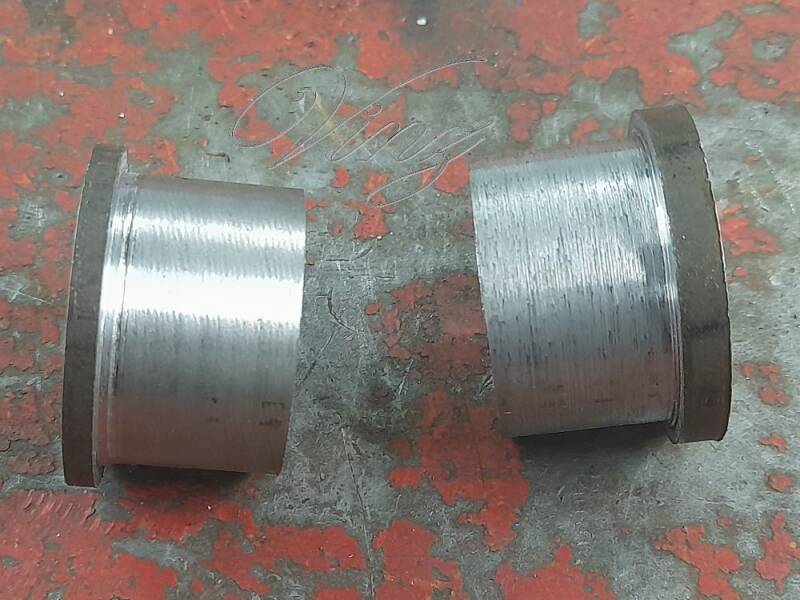

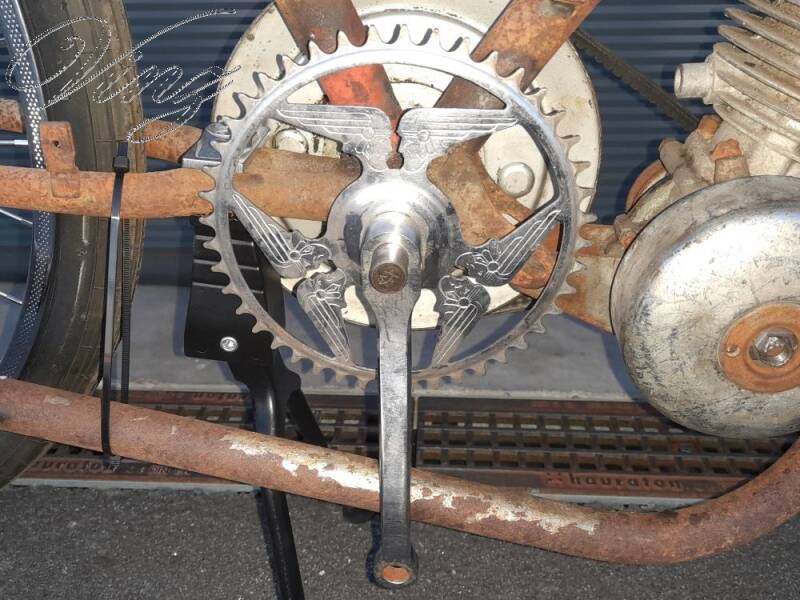

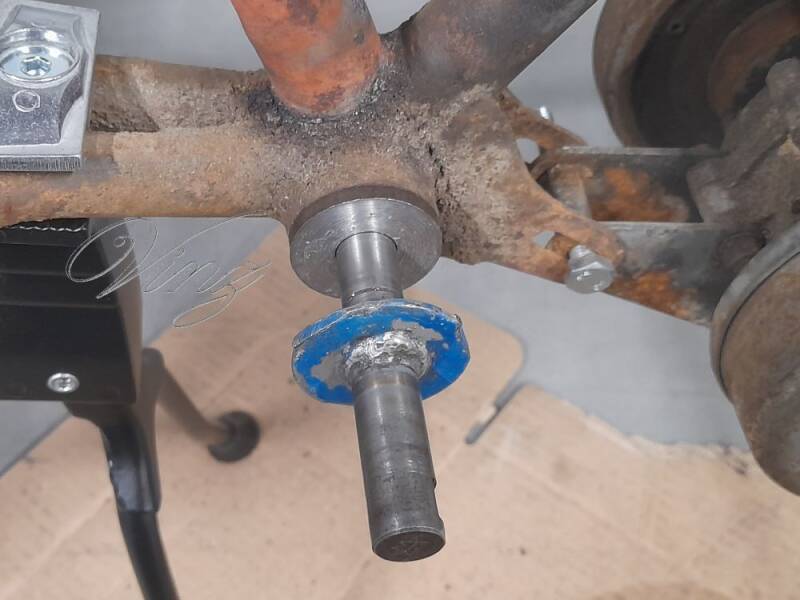

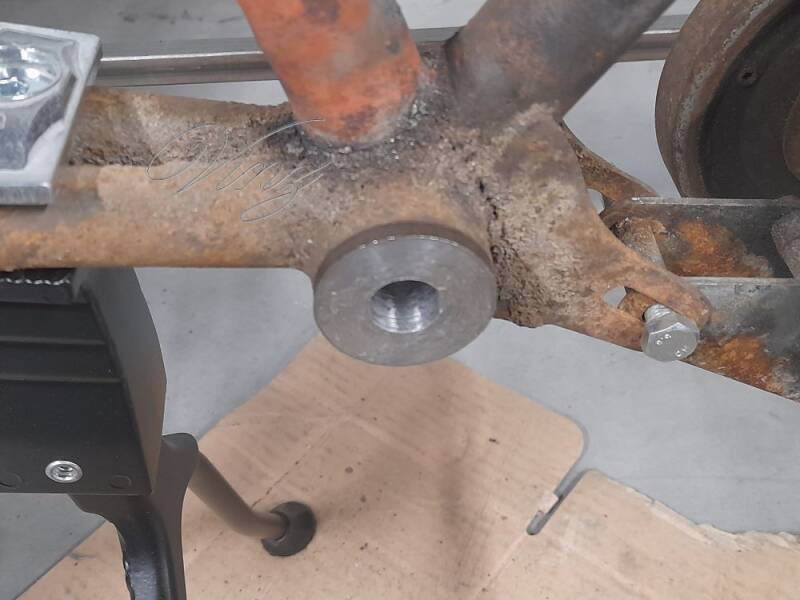

Fabrication de bague pour le montage de l'axe de pédalier.

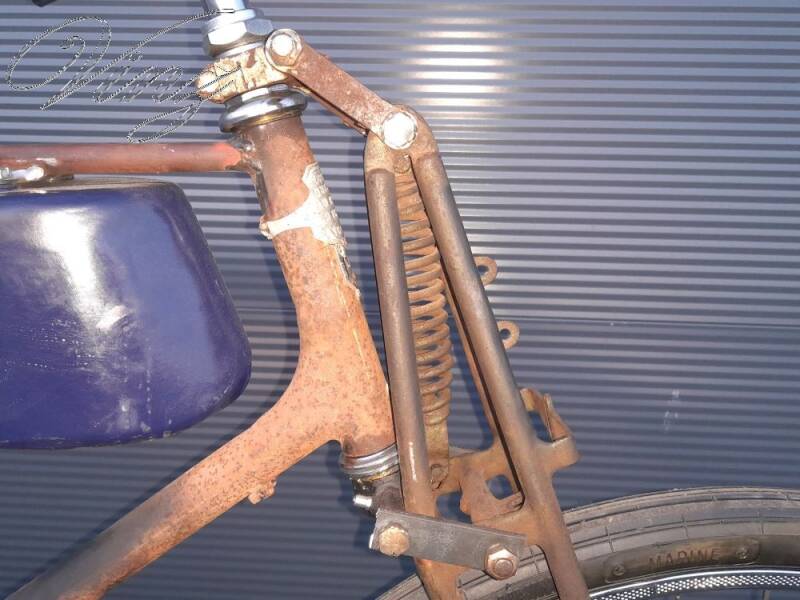

Modification de l'angle de chasse: J'ai passé les biellettes inferieur en haut et refait d'autre pour le bas.

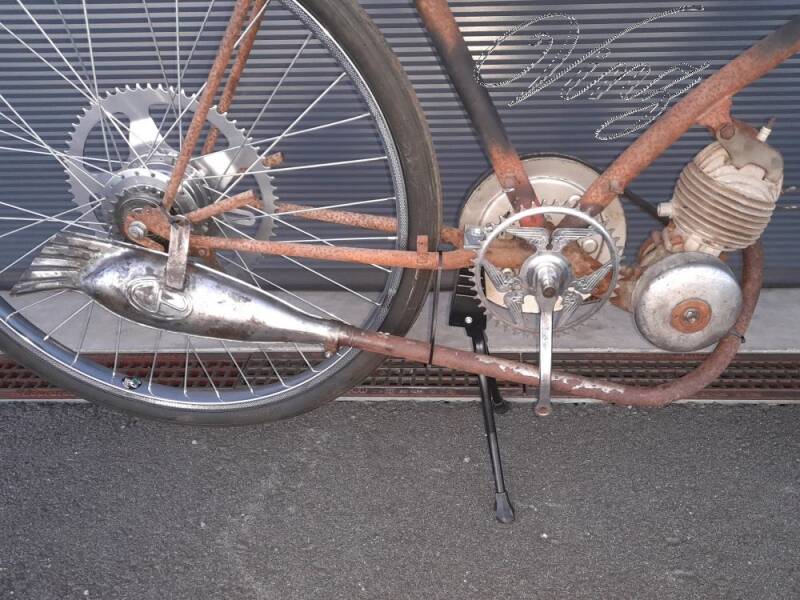

Je positionne un pot avec des collier pour voir ce que sa donne.

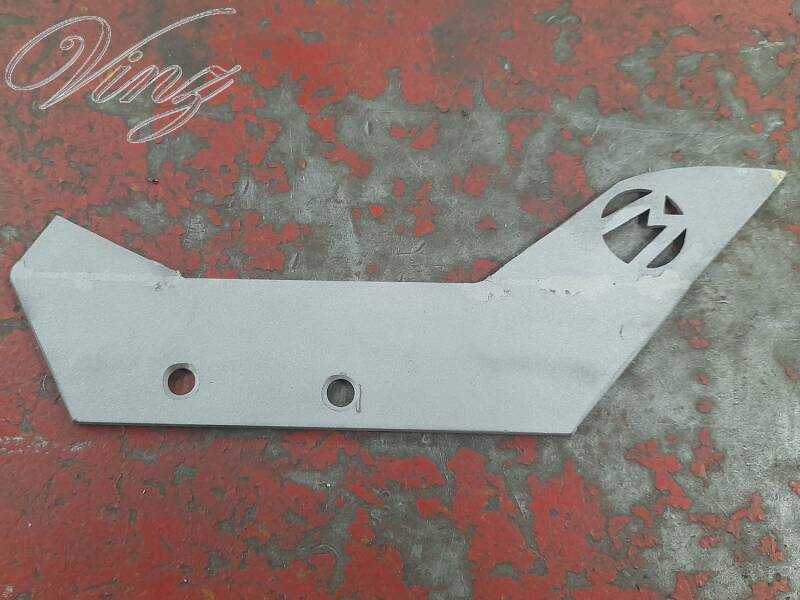

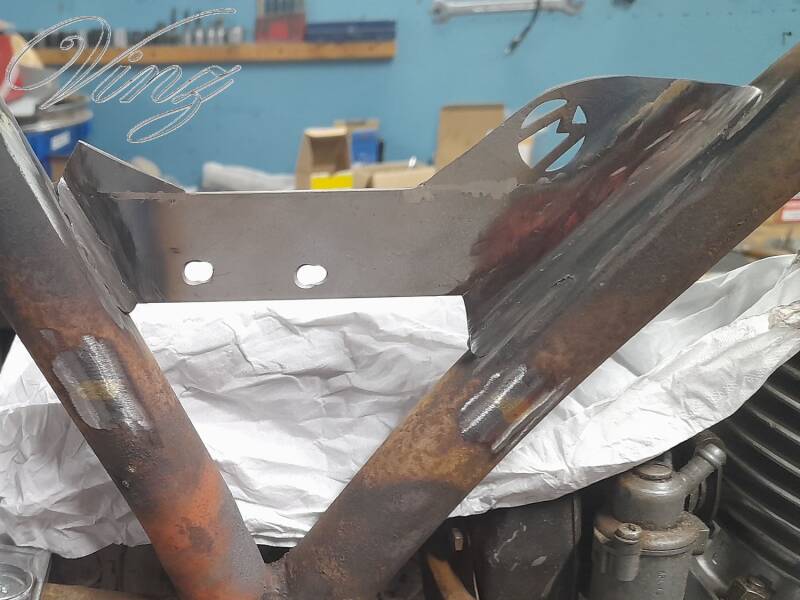

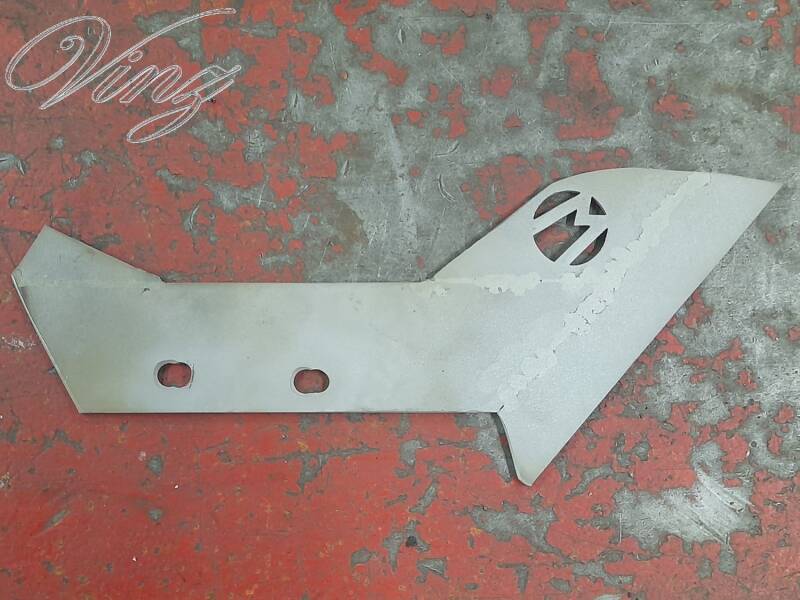

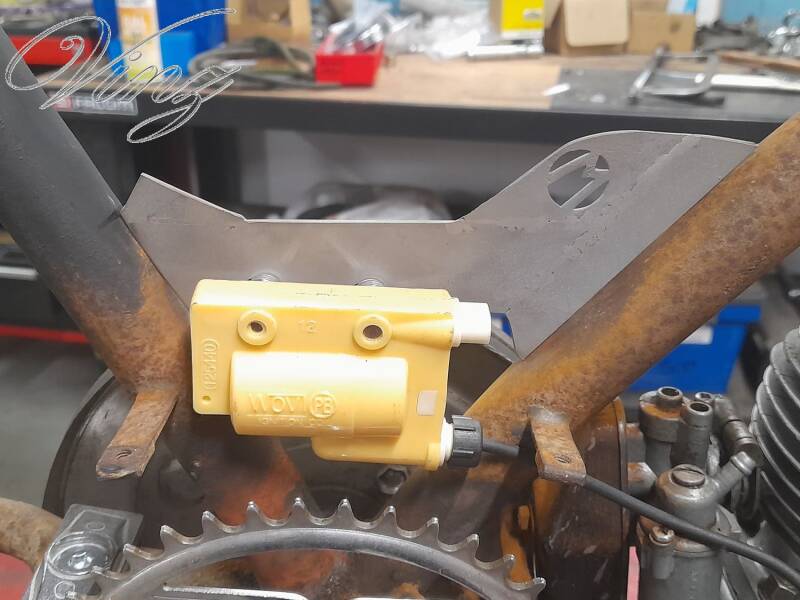

Fabrication d'un support pour la bobine d'allumage et la pompe à air.
Une première réalisation, j'y ai intégré un petit morceau de cadre que j'avais découpé.

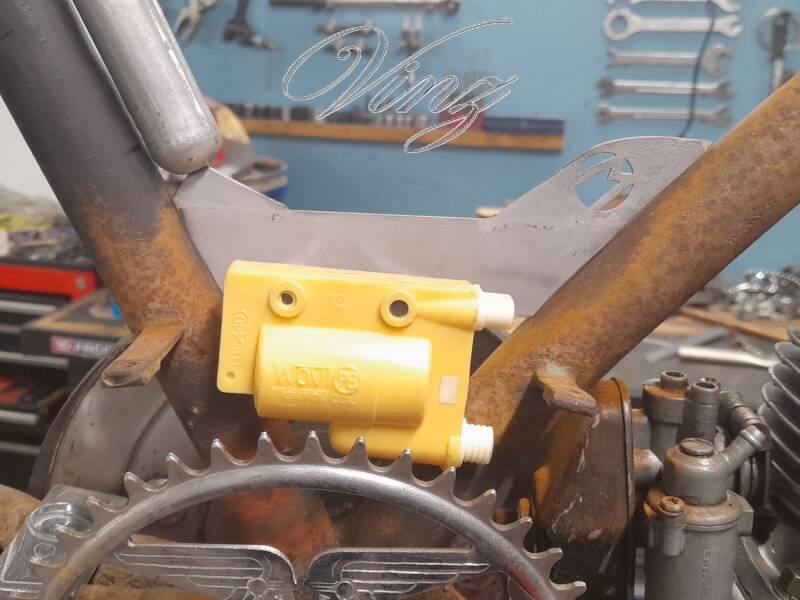

La bobine était trop prêt du pédalier, j'ai donc rajouté un autre morceau.
La pièce soudé au cadre.

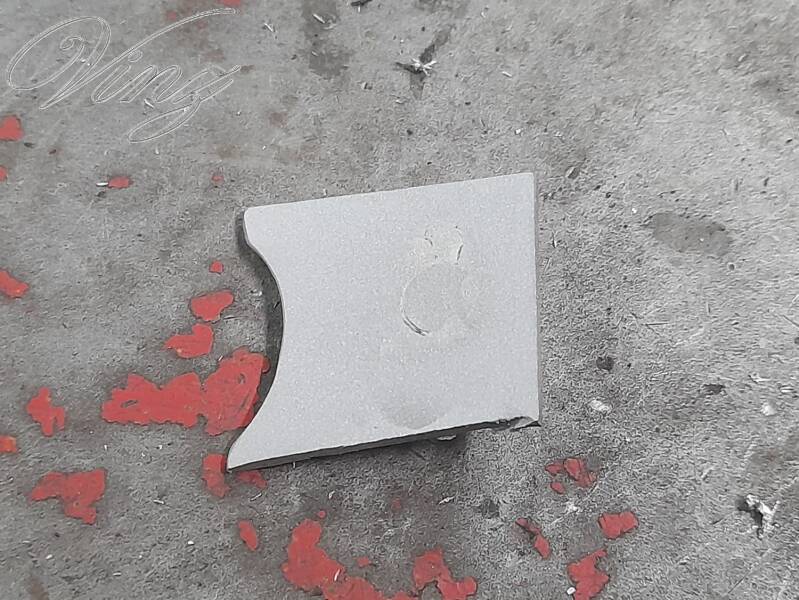

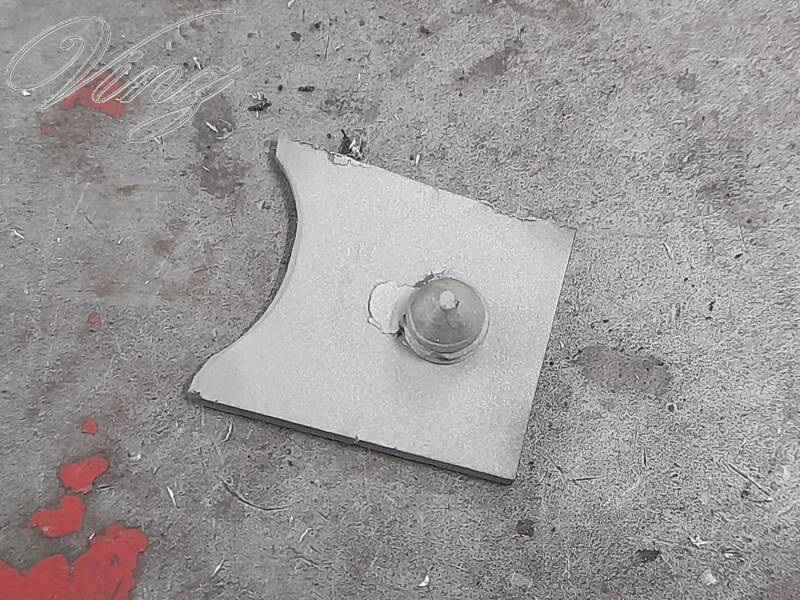

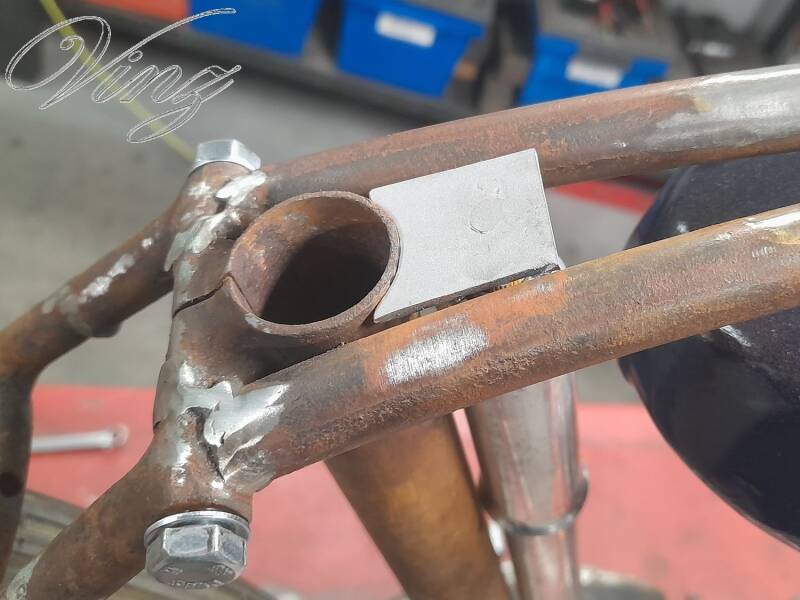

Pour la fixation de la pompe à air, je réalise une petite pièce que je soude devant le tube de selle.

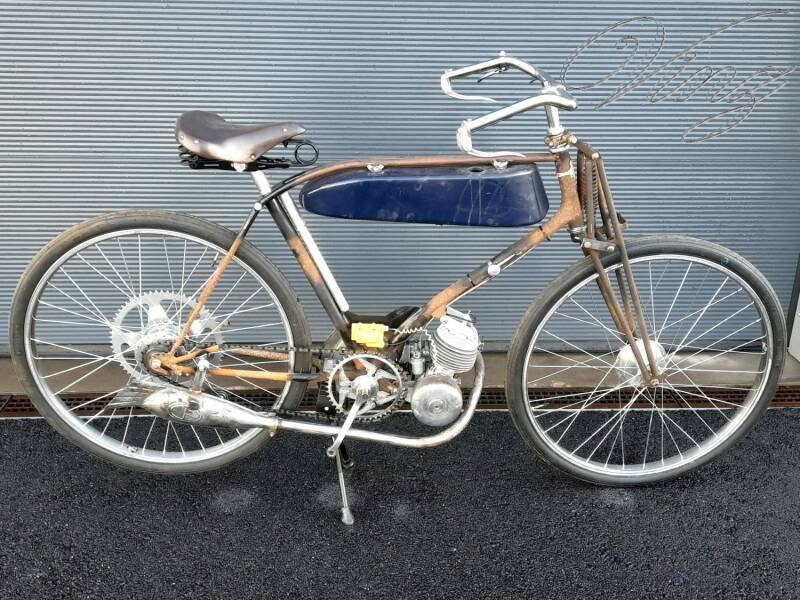

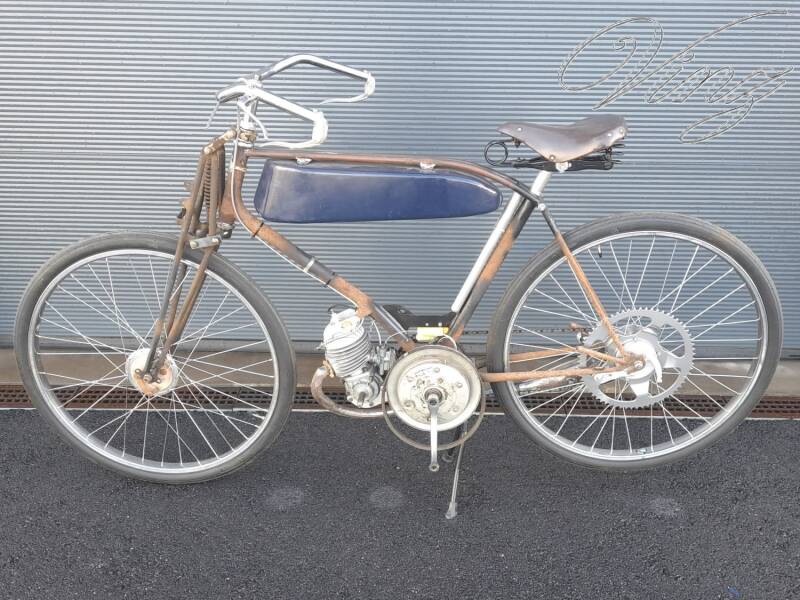

Petite vu d'ensemble

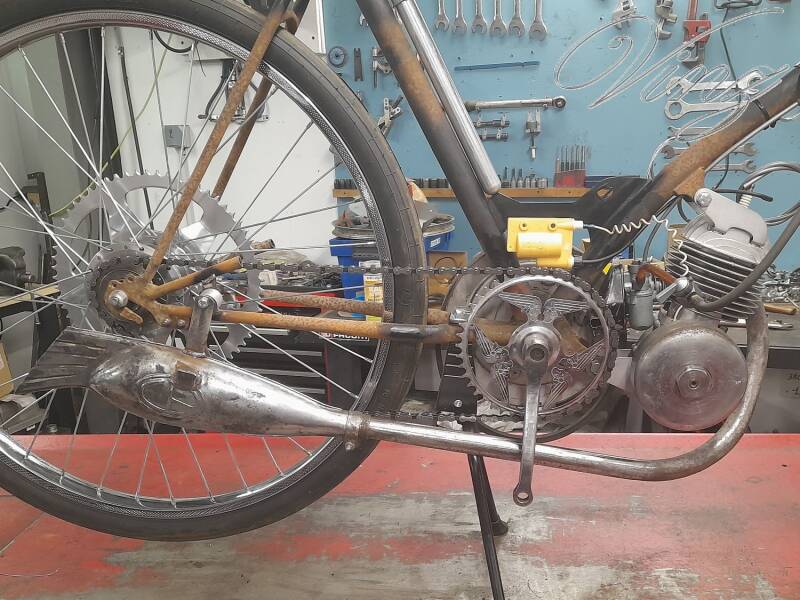

Mise en place de l'échappement.
