Construction d'une 51 inspiré de

la 51 Le Mans

Mon projet pour faire les meules bleue 2019 au mans.
Je précise tout de suite je n'ai pas essayé de faire une réplique de 51 le mans un mob qui s'en inspire.
En plus comme la 51 le mans à la base c'est une mob prévu pour la course, elle faite pour être modifier en fonction
du type de course qu'on veut faire avec ou des envie du pilote.

Je suis partie d'un cadre nu que j'avais, sur le quel j'ai monté une fourche qui vient d'une 40
(je voulais quelque chose de léger et pas haut) pour qu'elle puisse être utilisé par tous les membres de mon équipe.
Une selle de cyclo sport un peu dans le style de celle de D55.
Pour les roues j'ai choisi des roues a rayons, d'abord parce que j'avais rien d'autre et puis sa fait longtemps que je voulais essayer un gros tambour devant.
Pour la barre de renfort j'ai mis une coudé parce que c'est ce que j'avais sous la main.











Début du montage à blanc.

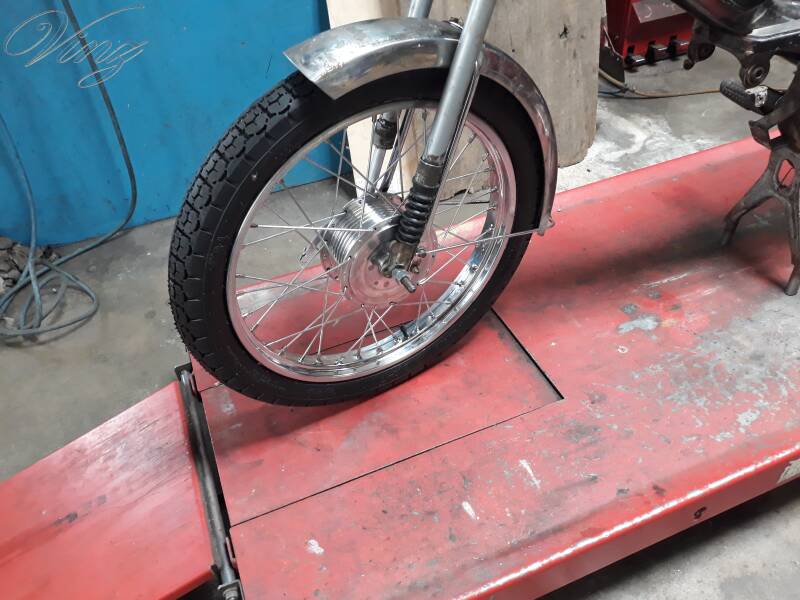

Adaptation d'un tambour de frein arrière diamètre 115 mm de 99z à l'avant.

Fabrication et pose de plaques de fermeture coté boite à outil.

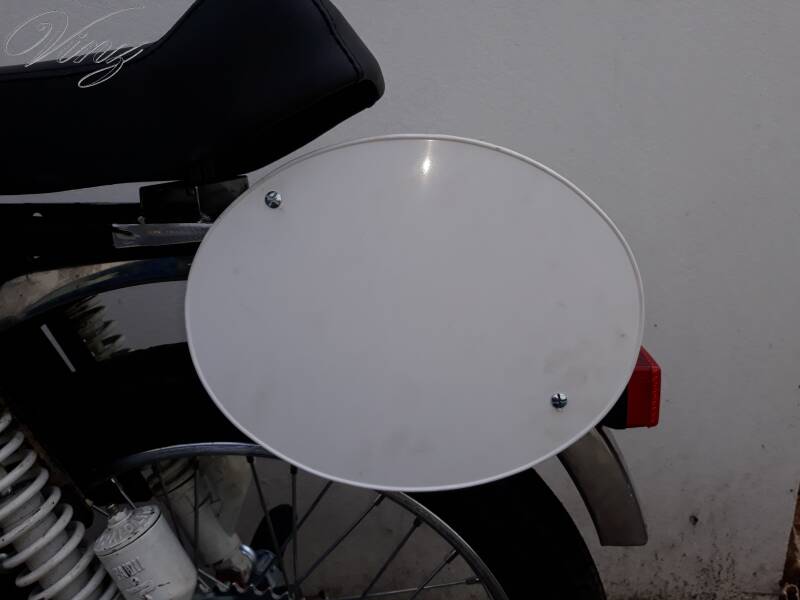

Fabrication d'un petit support pour mettre les plaques ovale arrière .

Voila avec un moteur (sa prend forme) pour voir le positionnement du pot.











Avec ces amortisseurs définitif et des ajouts qui vont me permettre d’élargir le guidon que je trouvais un peu juste.

Remise en état du pot











Pose des poignées sur le guidon.

Pendant que la mob était en peinture.

Je voulais une culasse avec des grandes ailettes juste pour le look.

J'ai trouvé sur le bon coin une ancien culasse Doppler

La chambre de combustion avait bien morflé !!

Après un nettoyage et polissage de la chambre elle est toujours pas top mais elle as une meilleur tète.

Pour le reste du moteur je n'ai rien prévu de particulier: un cylindre Airsal type origine, un 15 SHA, un vario à galet un peu amélioré.

J'ai fait faire un kit autocollant par un ami.

Voila se qu'il m'as dessiné à partir d'une

photo de mauvaise qualité.

Les voila à la réception

Nouvelle modification de mon bas de fourche pour fixer le capteur de compteur

Une fois revenu de peinture, début du remontage.

D'habitude j'attend la fin pour poser les autocollants mais la j’étais pressé de voir ce que sa donne.

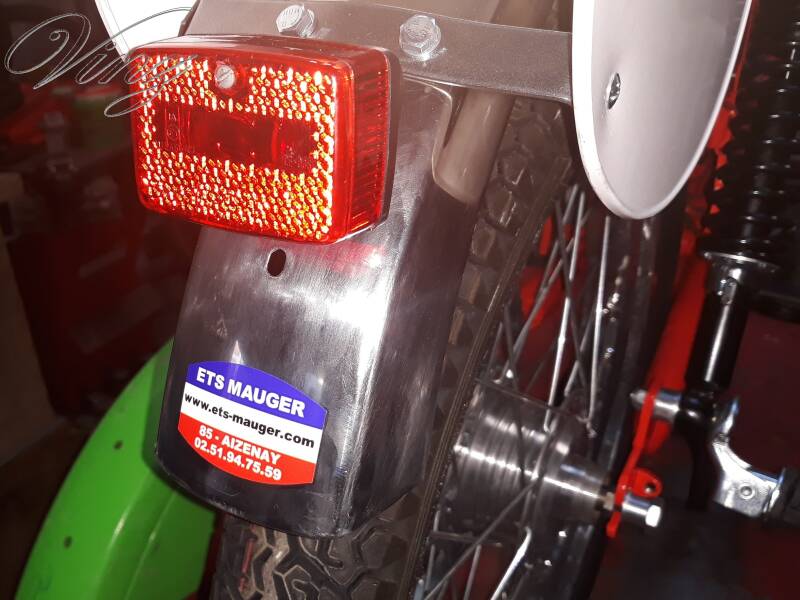

Pose des autocollants de concessionnaire pour faire plus vrai.

Fabrication d'un support de plaque d'immatriculation.

Renfort de la béquille latéral.

Suite à un problème de ressort moteur, j'ai choisi de monter un ressort Doppler.

La voila une fois fini.

Essaie de nuit pour tester l'éclairage à led.
